SolidPlant与SOLIDWORKS的区别
发布日期:
2022-04-07
浏览量:
982

在进行管路管道设计时,比起单独只用SOLIDWORKS,SolidPlant和SOLIDWORKS相结合会使您在进行设计时犹如生出了一对翅膀,让您在工厂设计时飞的更高,更远。SolidPlant软体专注于工厂布局,钢结构,楼梯,楼板,围栏,压力容器,管道设计等高效设计,它将工厂设计方案和3D CAD机械结构设计软体完美集成,界面友好,易学易用。

SolidPlant软体专注于工厂布局、钢结构、楼梯、楼板、围栏、压力容器、管道设计等高效设计。

工厂布局、工厂设计、钢结构设计、管道设计解决方案,迄今为止首选SolidPlant软体,它将工厂设计方案和3D CAD机械结构设计软体SOLIDWORKS完美集成,界面友好、易学易用。


1、钢结构建模

SOLIDWORKS本身具有良好的钢结构设计功能,除此之外SolidPlant会向您提供更多的工具使您可以更快速简单地创建3D网格。楼梯、梯子、扶手以及其他结构建模会花费您很多时间和精力,但是使用SolidPlant只需您点击一下滑鼠就可以轻松帮您搞定一切。


2、设备创建

SOLIDWORKS软体是创建设备模型的强大工具。SolidPlant在此之上将会提供创建如泵容器,热交换器、塔等典型设备的模板。使用工程用户界面,你可以将任何类型的排气口放置或添加在设备的任何一部分,这些工作都是以一种非常直观的方式完成的。

如果其他部门也参与到装备设计的工作但他们不了解SOLIDWORKS软体,不用担心,SolidPlant可以通过像IGES, ACIS, Parasolid或者其他SOLIDWORKS软体能识别的标准格式将3D设备模型输入进去。SolidPlant也是创建排气口坐标的强有力工具,这也满足了做自由管道化路由的需求。


3、管道布路

SolidPlant提供四种布路方式:手动布路、自动布路、智能布路、多重布路,能够帮助您高效率的完成管道设计。

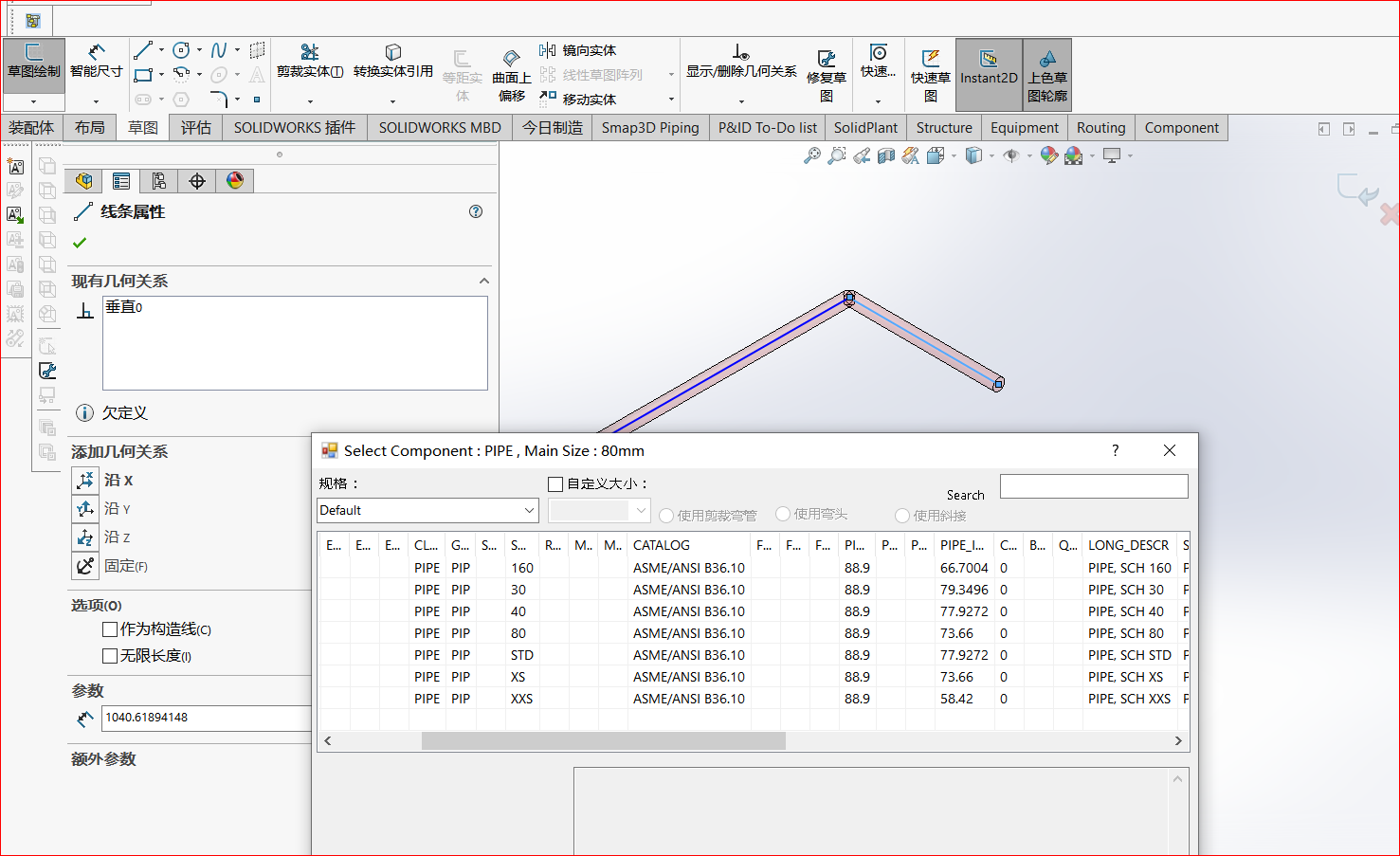

通过草图绘制自动生成管线指定目录,管道规格可选择管件及支撑添加简便灵活、精确、快捷

传统布线

传统的路线设计是各部分之间一点一点拼接起来的,这样很花费时间。这种传统的方式要求工程师仔细检查各个部件、管道、阀门及关键点的连接情况。

自动布线

自动布线可以帮助设计师更快地设计出更好的路线图。只需点击两次滑鼠,系统就会根据资料库中的管道规格自动布线。

半自动布线

这种布线方法是手动布线和全自动布线方法的结合。我们向您提供的产品可以帮您轻松设计复杂的管道图。我们了解工程师的需求,所以我们向您提供了一套精确而又简单灵活的软体。

智能装配

Solidplant这款软体有一个很酷的功能叫智能装配,你可以根据需要对管道上的任意一点进行拖拉这样你就可以延伸管道或者增加管道支线。如果管道是一个延伸管,这项功能会根据管道走向自行进行改变。


4、数据及图纸输出

包括管道轴测图、PCF应力分析文件、平面布置图(切层)以及BOM表等数据输出

所有类型图纸自动生成标准化ISO图纸所有数据从项目中获取自动生成,简单直接

5、其他功能

管路规格资料库

工厂设计最重要的一点是工厂设计系统中图形是怎样和资料库资料有机结合进行工作。我们也了解到很多工程师不愿意在建立和管理资料库上花费太多时间。通常为了使数据与图纸保持一致,需要建立一个包含众多数据资料的资料库,而这会会花费工程师们很多精力与时间。而SolidPlant能帮助您解决困扰,这款软体能帮您轻松建立管道数据资料,而且您不用担心会出错误。


以项目为根据,按照工程规格进行设计

SolidPlant是一个工程设计系统它可以与管道规格结合,完美地帮您进行设计。我们使用标签名称向整个项目设计进行连结。我们将管道列表、设备列表、阀门列表及仪表清单上所有的连结和数据录入SolidPlant Tag Manager中,这样你就可以根据连结名称快速找到任一设备、阀门、工具或者管道。你可以创建设备和管道而不用重新进行数据录入,这样就会减少人为数据录入时的错误。

6、总结

以往,工厂布局设计工程师只能在2D CAD环境下进行绘图设计,如今SoliPlant软体可以让您体验高效的3D设计。如果你正在使用SOLIDWORKS软体并打算进行工厂布局方案设计的话,SolidPlant软体是您的首选方案。如果您还没有用过SOLIDWORKS软体,那么也请您尝试体验完美的SOLIDWORKS+SolidPlant工厂布局设计解决方案,定会让您眼前一亮!
