在暖通计过程当中,暖通管路的设计是最为关键、耗费工程量最大的部分。管路的设计由于其自身的应用特点,大多包含大量分支,管道走向也较为复杂,因此要求工程师在管路设计过程中投入大量精力。而在管路设计的发展过程当中,错误率高、复杂难懂的二维布线正逐渐被简单直观的三维布线所取代,越来越多的企业选择使用三维CAD软件完成管路的设计。

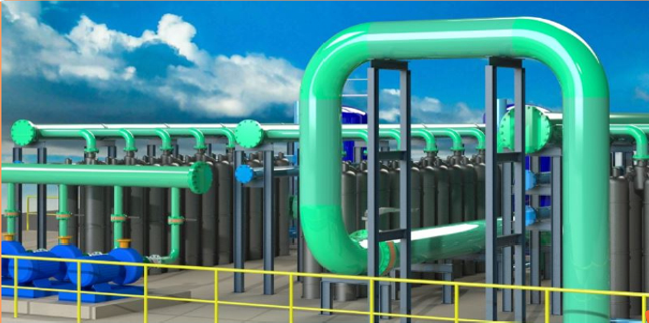

基于SOLIDWORKS开发的工厂布局设计软件——SolidPlant在管道布局和钢结构搭建等方面提供了更加便捷的操作以及更加精准的模型。与传统的3D CAD软件相比,SolidPlant更加专注于管路管线的布置,其组件添加、更改管线尺寸、移动标高等强大的管线编辑功能能够帮助设计者在第一次进行管路设计时精准完成模型搭建,从而极大地减少重复设计及修改所需要的时间。作为工厂布局类软件,SolidPlant包含国际范围内90%左右的常用规格标准,另外非标准件的建立和添加方法也较为简便,库的修改和添加不再是工程师望而生畏的问题。


SolidPlant作为专注于工厂布局的软件,分为两个软件模块:P&ID和3D,其中P&ID部分可以帮助设计者高效便捷的完成前期工艺流程图设计,而3D部分作为SOLIDWORKS的插件,可以使用草图驱动调用复杂钢结构及管路模型,使暖通设计中的管路设计更加方便快捷。


SolidPlant 3D不仅在管道布路方面具有强大的软件功能,另外能够提供钢结构、设备及电缆桥架等模块的快速调用,并且支持管道轴测图、平面布局图等施工图纸的一键出图功能。使用专业性强、功能全面的SolidPlant软件辅助完成管路设计,再复杂的暖通机房管道都能够轻松完成建模,提高设计效率
