SolidPlant管道工程图
发布日期:
2022-03-17
浏览量:
3198

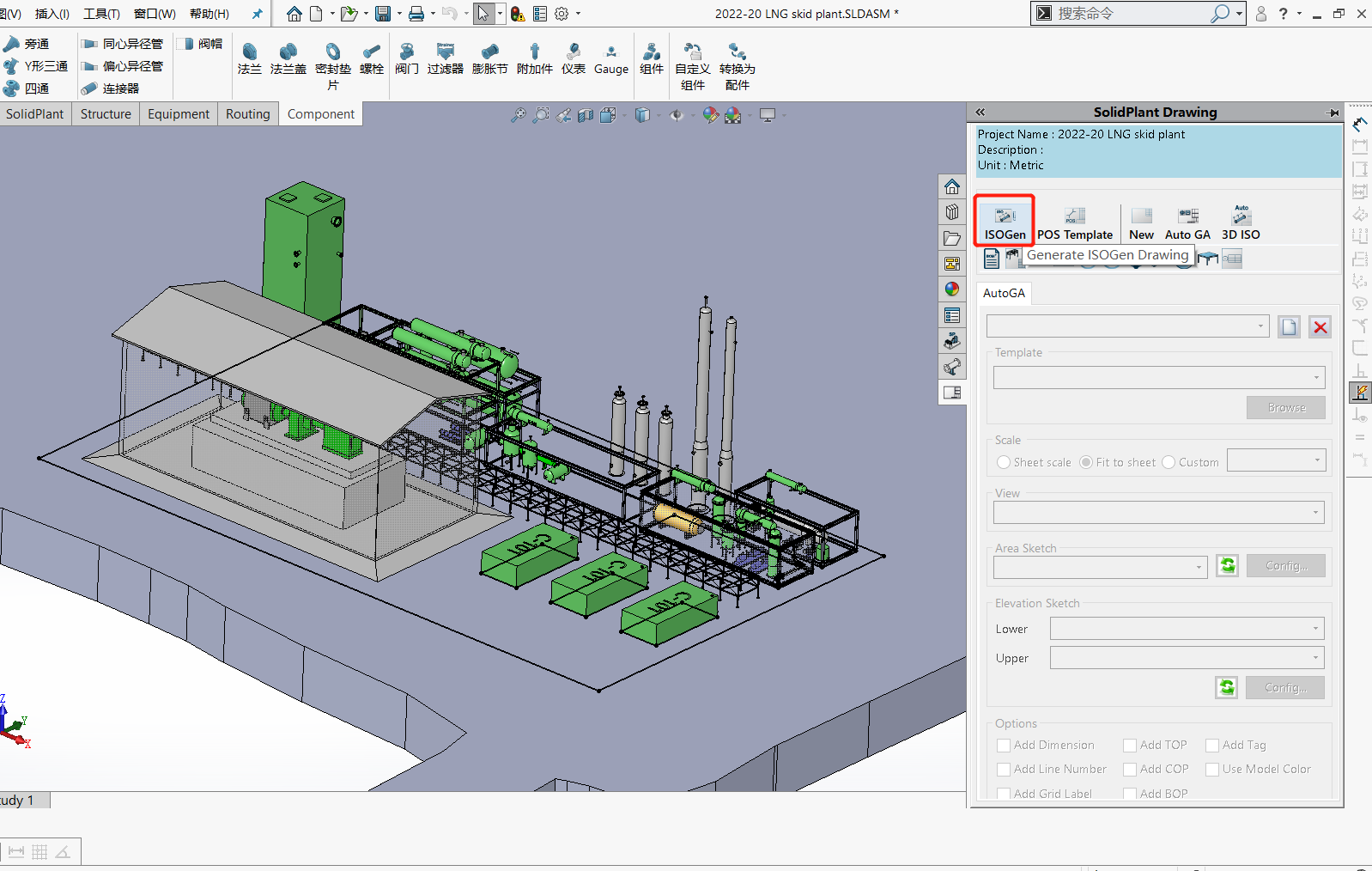

SolidPlant3D Drawing功能是工程图工具,通过此工具可以完成工程图及材料表的绘制,SP Drawing工具如下图:

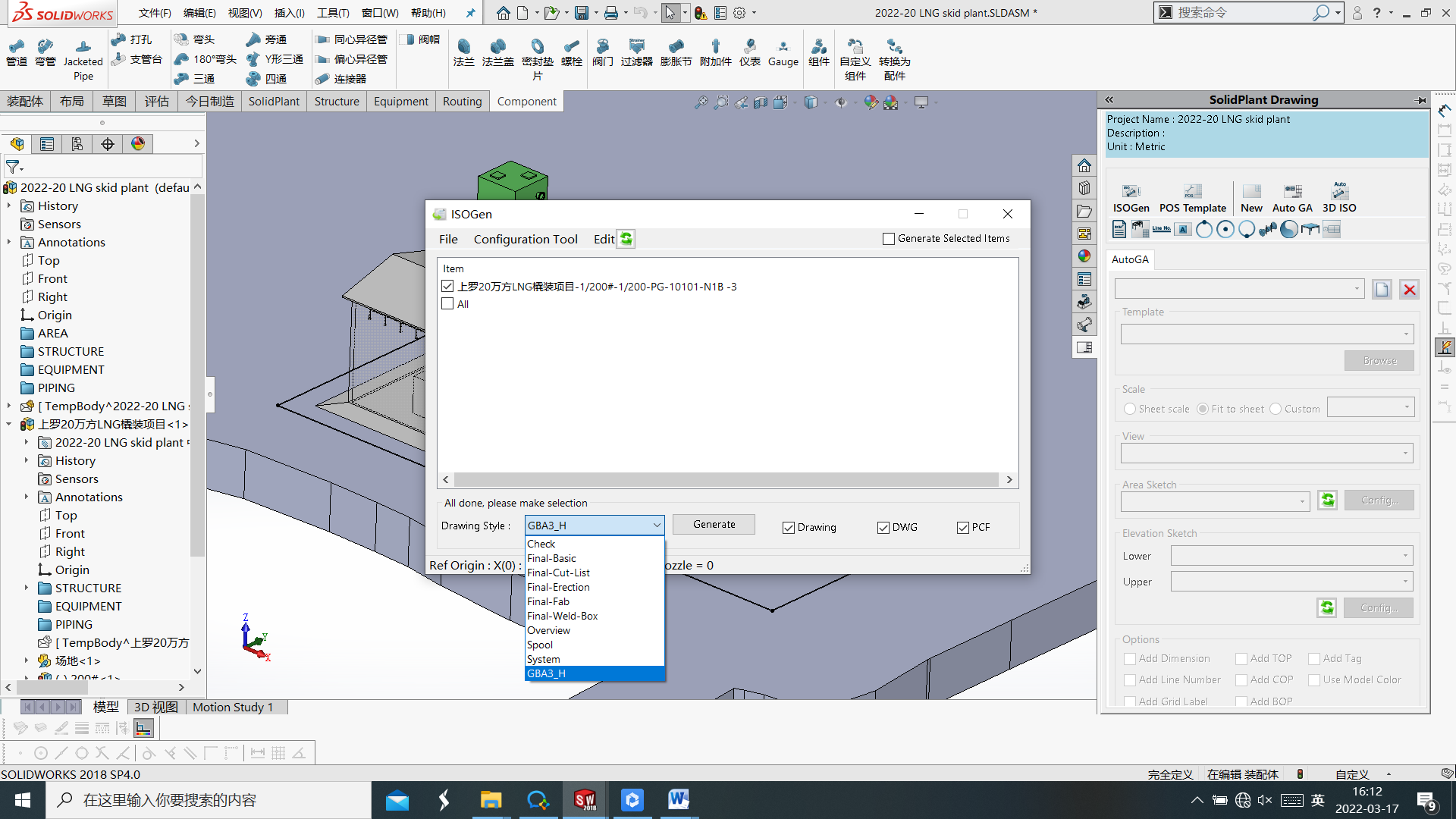

在右侧的Solid Plant3D Drawing 工具栏中,点击:创建ISOGen。在ISOGen对话框中勾选需要出单线图的管线,在Drawing Style中选择GBA3_H图纸模板,单击:Generate。

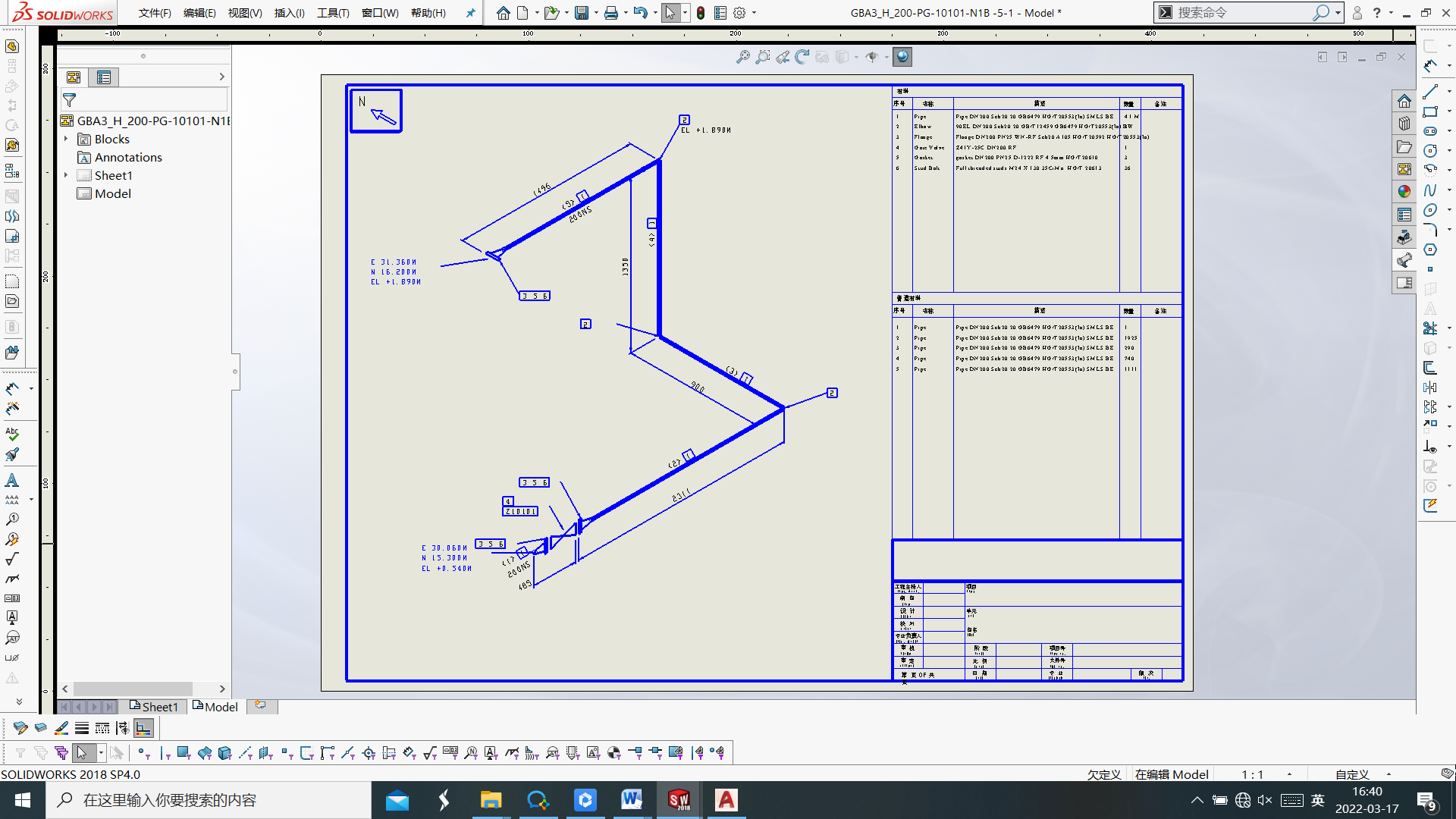

所出的管道三维图如下:

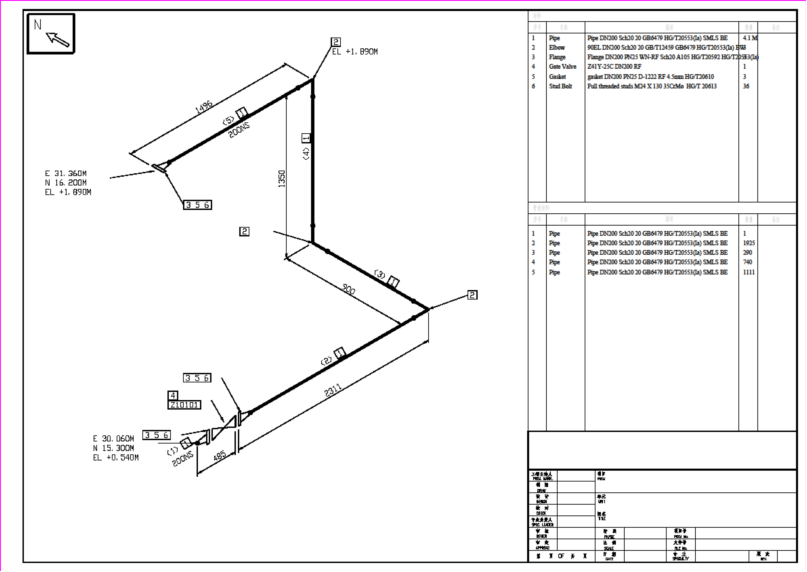

生成单线图如下:
