SolidPlant3D创建管道
发布日期:
2022-01-27
浏览量:
3503

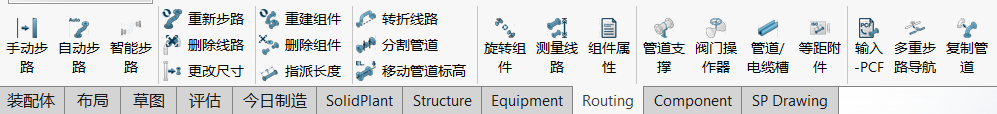

SolidPlant3D Routing功能是管道工具,通过此工具可以完成所有的绘制,Routing工具如下图:

图片 1.png

Solid Plant3D Routing 有三种布路方式:手动布路,手动布路根据等级、公称直径来建立管道;自动布路,是读取PID中的管路信息,进行管道管道布路;智能布路,通过选择两个管口位置软件自动规划路径进行管道连接。

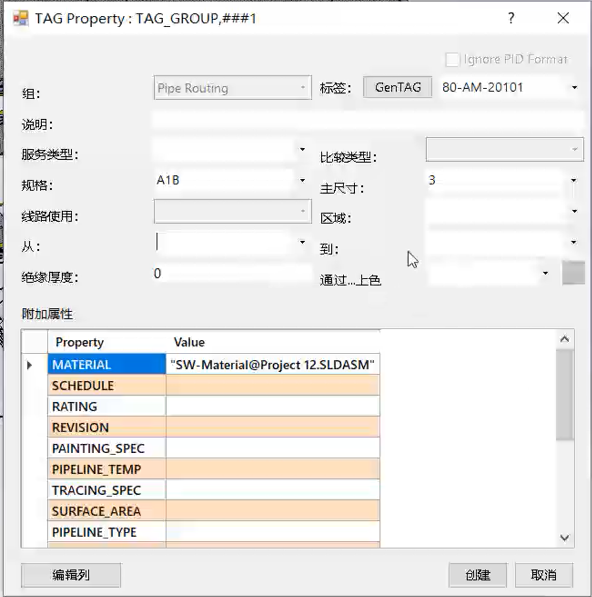

输入管道管段号、选择管道等级、选择管道公称直径,如上图。

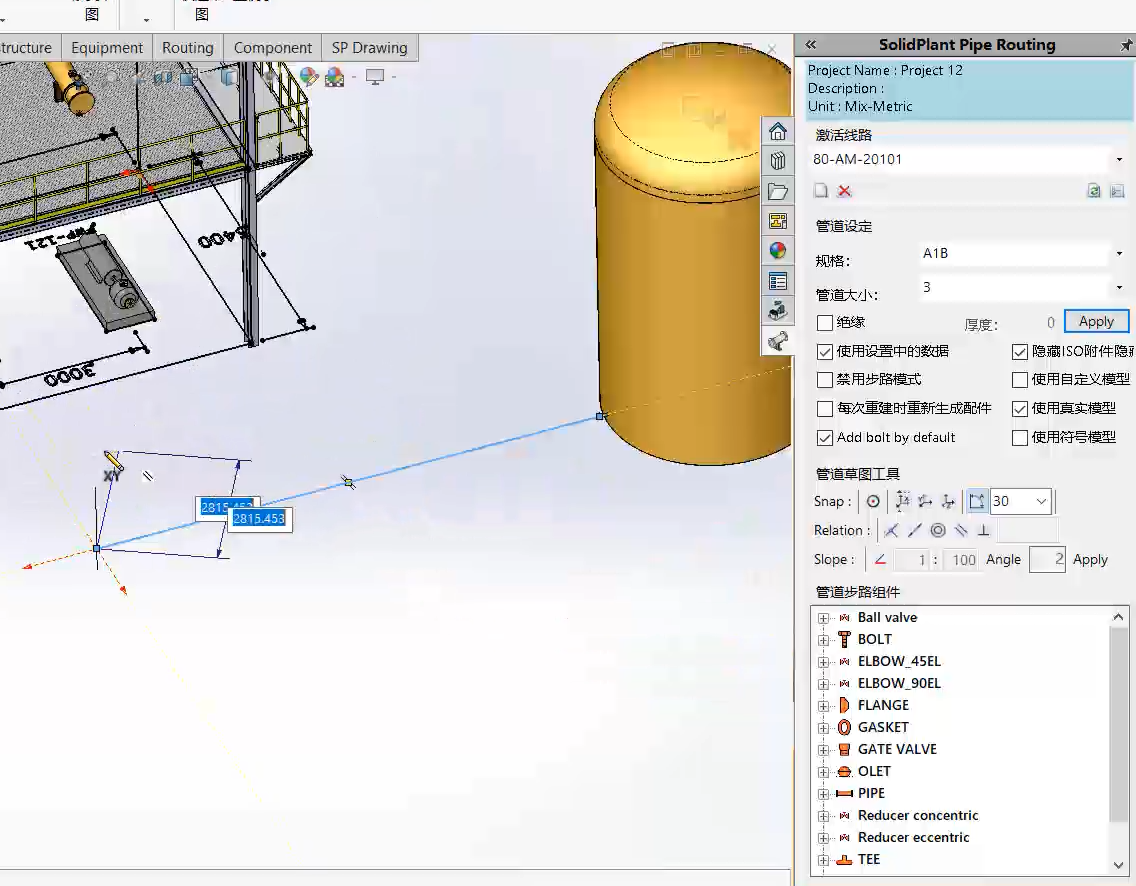

再Routing管道绘制环境中,右边是所绘制管道的管路属性,可以选择管道等级、公称直径、保温或者保冷厚度等属性;绘图区域通过绘制3D草图就可以生成管道;管道、弯头、三通、法兰等管件根据管道等级自动生成。

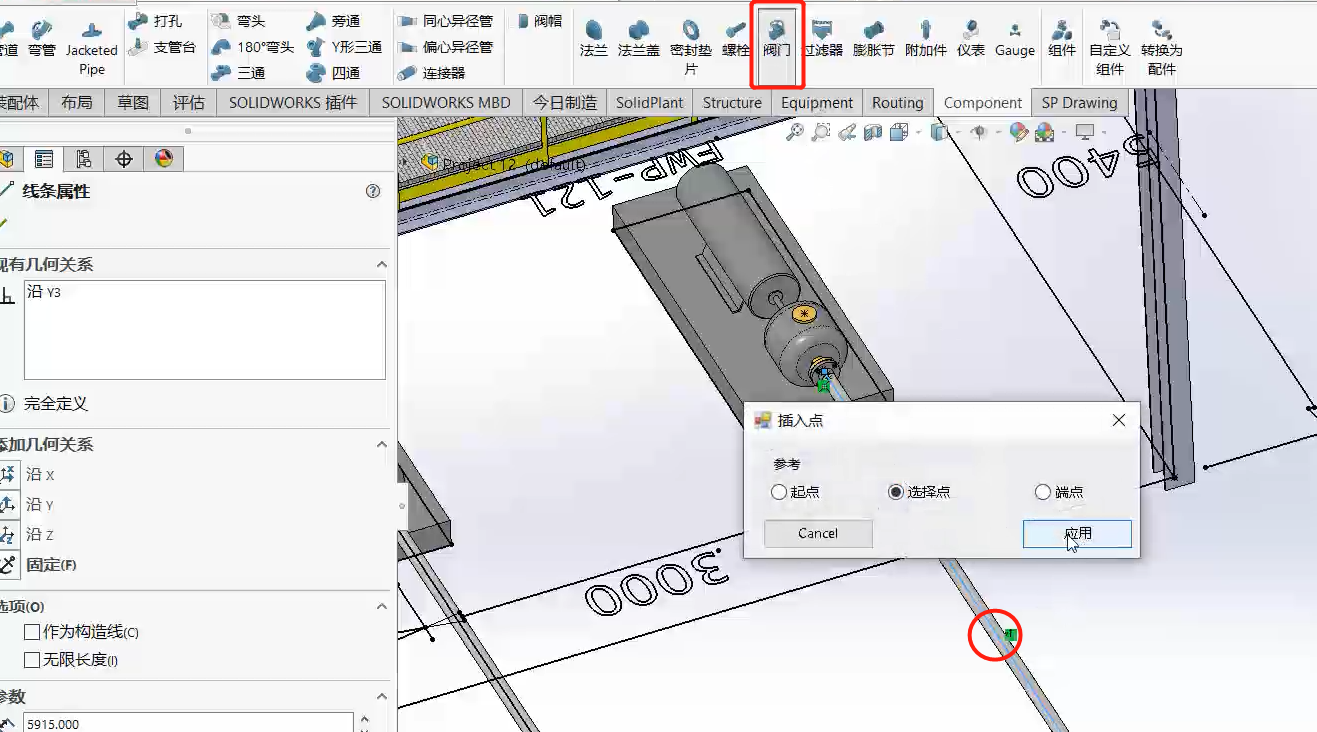

绘制完管道后,可以在管道上添加管道上添加阀门,选择Component》阀门》选择添加阀门的位置

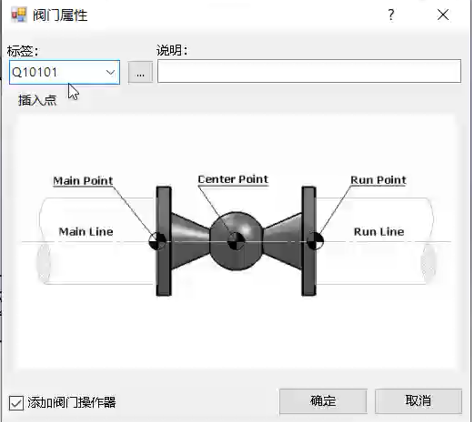

输入阀门的位号,

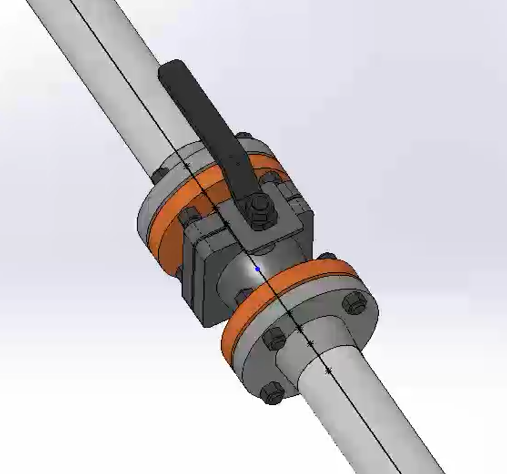

阀门放置以后自动生成配对法兰、垫片、紧固件。
