如何利用SolidPlant软件解决三维设计中的管口设计问题
发布日期:
2021-12-09
浏览量:
452

管口在设备及管道中具有非常重要的作用,通常是截面积不同的管道或软管,可以用来引导或修改流体(气体或液体)的流动,管口被设计用来在流体流入或流出封闭管道时控制其流动方向或特性(尤其是增加流速)的管道装置。常用于控制流体的流量、流速、流动方向,以及流体进出口的压力等。


在三维设计中,管口的设计通常面临规格标准难以设置、与管道连接难以建模等问题。而SOLIDWORKS管道设计插件SolidPlant软件可以完美化解这些问题。SolidPlant 3D中为设备添加的管口模型十分精细,在添加的同时就可以选择管口相对应的规格标准,而SolidPlant规格标准库中包含了近90%常用规格标准,非标组件的定义操作也十分简单易用。

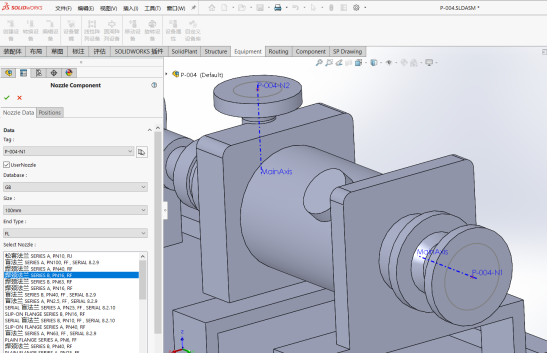

即使是使用非SolidPlant的模板模型,也可以为已经存在的管口模型添加属性,如上图所示,打开设备模型后,可以使用Equipment选项卡当中的设备管口功能,在功能列表下可使用UserNozzle选项添加管口中心线。完成设置后即可作为项目中的设备管口完成下一步管道布路的连接。

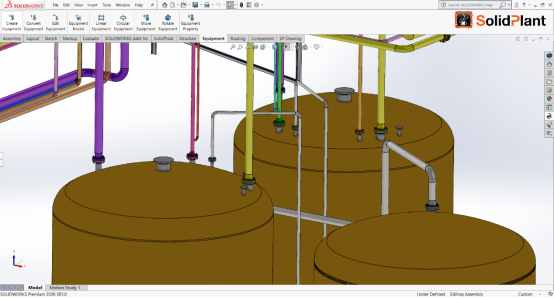

SolidPlant 3D模块自带了非标设备(如:立罐、卧罐、分离器、储罐、反应器等设备)、换热器、风机、泵、容器等自动生成功能,也可添加自定义设备 ,管口设置和模型调用都非常简便,布局快速。可通过参数快速建立不同设备,包括支撑、管口的多种形式建模,并且可以自定义自己的参数化模型。
