Solidplant 3D工具介绍
发布日期:
2021-12-30
浏览量:
747

SolidPlant有六个3D工具栏,其中包含了大多数帮助用户执行特定任务的工具。

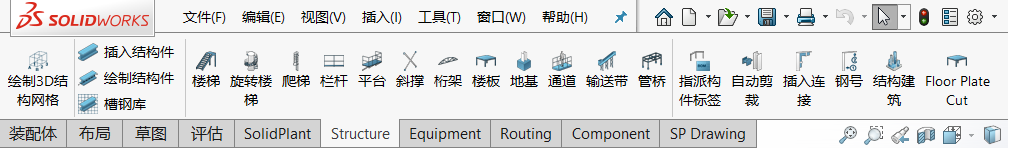

每个SolidPlant工具栏可以在SolidWorks的命令管理器中显示为上下文敏感的工具栏,也可以显示为普通工具栏。当您单击CommandManager下面的选项卡时,它会根据用户想要访问的工具栏动态更新:

1. SolidPlant工具选项卡,包括:


规格生成器,可进行管道等级表(或者管道规格)的编辑


标签管理器,可管理和查找管段号、仪表位号、阀门位号等


项目属性信息



2. SolidPlant钢结构:
在SolidPlant钢结构工具中,可以直接建立楼梯、旋转楼梯、直爬梯、栏杆、平台、斜撑、桁架、楼板、基础块、通道、管廊、结构建筑等结构信息;

3. SolidPlant设备:
在SolidPlant设备工具中,可以直接创建、编辑、阵列、移动/旋转常用设备;


4. SolidPlant Routing是管道编辑工具,在此页面可以设置/修改:


SolidPlant Routing管道工具中有:手动布路、自动布路、智能布路这样的基本操作;还有管道的编辑工具:重建线路、删除管路、更改尺寸、重建组件、删除组件等;另外还有电缆槽盒等功能。


5. SolidPlant 接头工具页面,在此页面可以设置/修改:


在管线设计过程中可以使用SolidPlant 接头进行管道元件的放置,比如:弯管、支管台、弯头、三通、旁通、同心异径管、偏心异径管、管帽、法兰、法兰盖、密封片、螺栓、阀门膨胀节等管件。


6. SolidPlant 工程图工具页面,在此页面可以设置/修改:


SolidPlant 工程图工具包含创建工程图模板、新建工程图、ISO单线图、材料表等功能;


设置管道标高,设置顶标高、管中、管底标高。
