solidplant中Structural工具的使用介绍(上)
发布日期:
2022-06-30
浏览量:
1767

Solidplant中的Structural提供了丰富完善的钢结构数据,不仅可以创建结构3D网格,插入结构轮廓,而且更能自动生成结构模型(楼梯,梯子,平台,扶手等),生成切割清单报告等。非常方便了大家建立各种钢结构模型。现在逐一为大家介绍SolidPlant中的Structural中的各个功能。


1、绘制3D结构网格 此任务窗格将自动显示在SOLIDWORKS的PropertyManager的左侧,默认情况下,三维网格框架将放置在部件项目的原点上。用户通过此功能可以快速建立所需钢结构模型的大小。

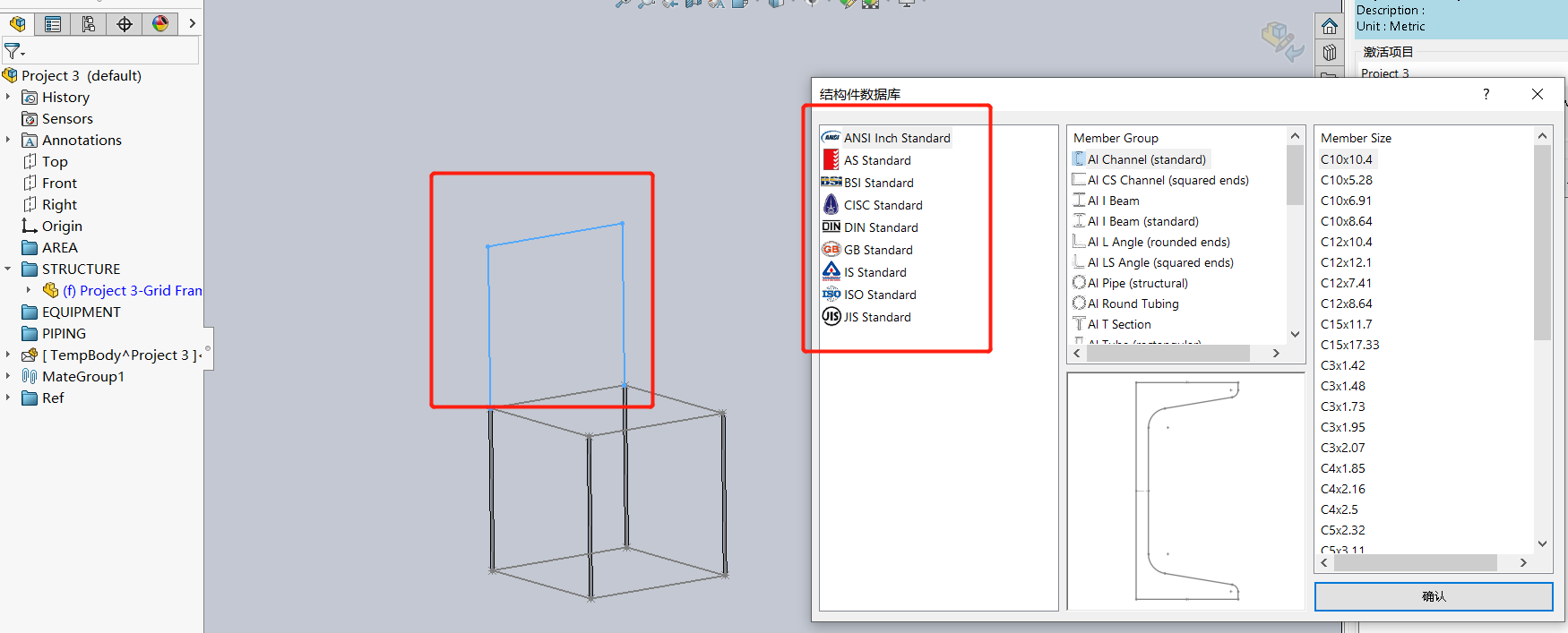

2、插入结构件 此功能除了含有SOLIDWORKS中已有的标准外,SolidPlant 3D还提供了一系列新的标准、型材类型和结构构件尺寸。用户可以从“选择”区域的下拉菜单“标准”、“类型”和“大小”中定义结构的轮廓。用户通过此功能可以快速的添加钢结构的轮廓。


3、绘制结构件 此功能可以绘制结构杆件的路径,并自动将焊接件轮廓指定给刚刚创建的路径。用户通过此功能可以快速创建自己需要的钢结构模型。
