SolidPlant 3D中的Routing功能是一款强大的管道设计软件,是智能管道生成的必要工具。不仅可以快速的生成管道及其相关组件,还可以快速的对管道进行二次编辑,本期给大分享的是转折线路,分割管道,移动管道标高等非常好用的线路编辑功能,此功能可以帮助我们快速的解决线路交叉碰撞的问题,使我们可以随心所欲的更改线路的局部走向。

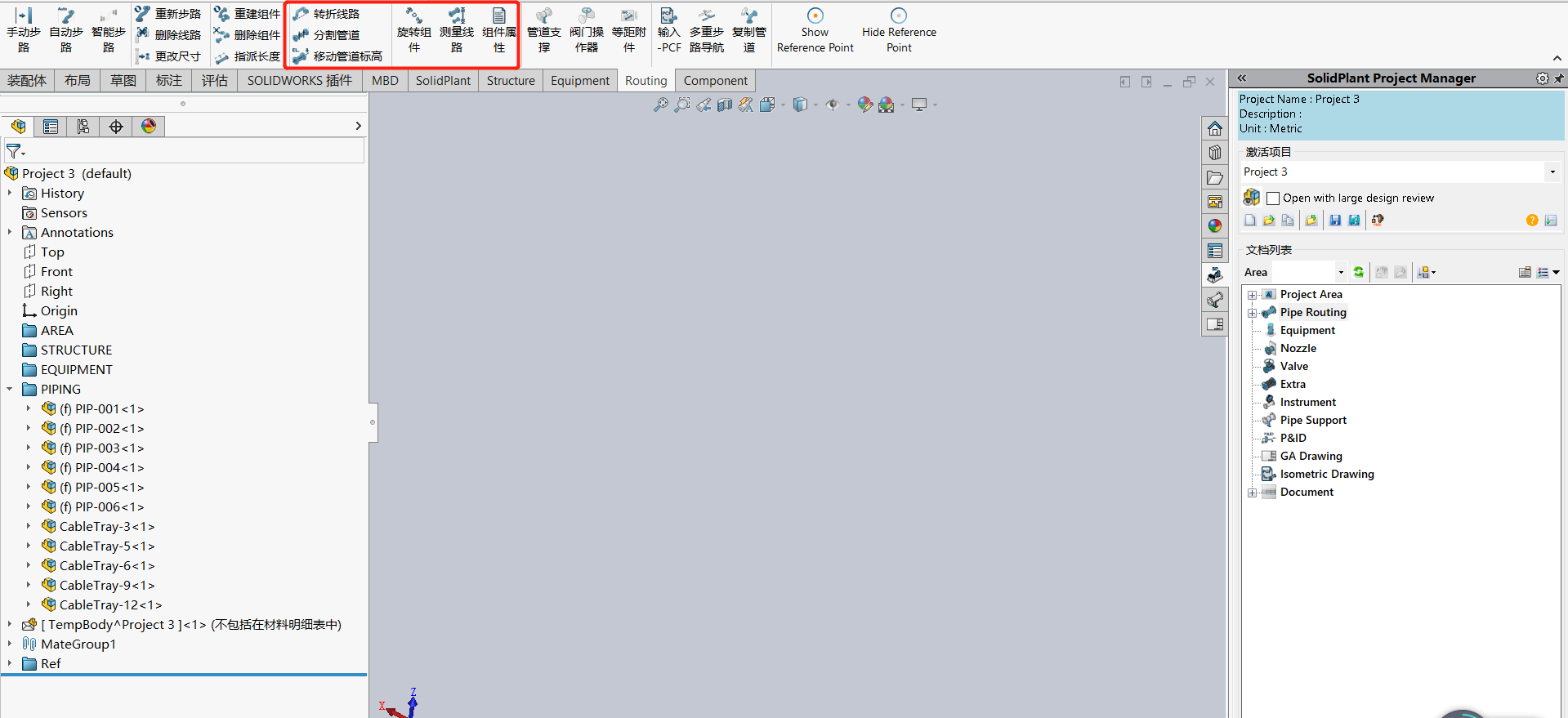

10、转折路线 当我们在布置管路的时候,很多时候不可避免的管路与管路会有交叉、管路与其他钢结构部位会有冲突,这时候 《转折线路》这个功能就派上用场了,转折线路这个功能需要我们首先激活线路草图,然后点击图标所圈出的转折线路即可,然后在需要转折的线路上点击左键,向左或者向右滑动鼠标,就说出现U型草图结构,以后后续的草图尺寸都可以修改,所以结束节点我们任意选取一点

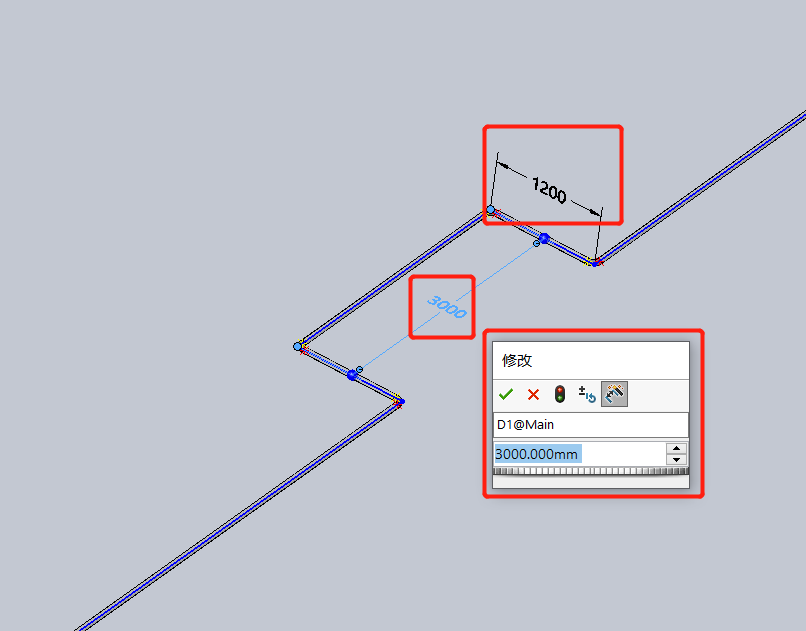

这时候会弹出一个对话框,这个对话框需要我们选取转折线路时弯头的规格型号,点选自己所需要的规格,然后点击创建即可。点击创建后,就会生成如图所示的线路模型,然后可以根据我们的实际尺寸需求修改草图尺寸,竖向和横向尺寸均可修改。



11、分割管道 当我们需要对已经建好的管道进行多段分割的时候,可以点击图中所注《分割管道》,此功能同样需要在草图环境下进行,激活命令后点击需要分割的线路,此时会弹出一个对话框,此对话框可以帮助我们设置分割后的管路的每段长度,设定好长度后,点选参考点,可以是起点或者端点均可,选定以后,点击应用即可生成我们所需要的分割管道段。



12、移动管道标高 用户通过此功能,可以轻松地将一根固定管道作为参考来移动其它管线。用户只需在需要移动管道的草图状态下,轻松一点就能搞定任意管道的位置移动。


13、旋转组件 管道设计中许多阀门的阀柄可能会和其他管道碰撞或者操作不方便,而旋转组件功能就能轻松帮助用户解决这个困惑。用户只需选中阀柄,然后选择旋转组件功能就能改变阀柄的任意方向。


14、测量路线 用户只需选择想测量的任意两个组件,然后点击此功能,就能获取两个组件间各个轴方向的距离。


15、组件属性 用户通过此功能可以自动显示选定零件的所有特性,并且还能替换成自己想要的组件。
